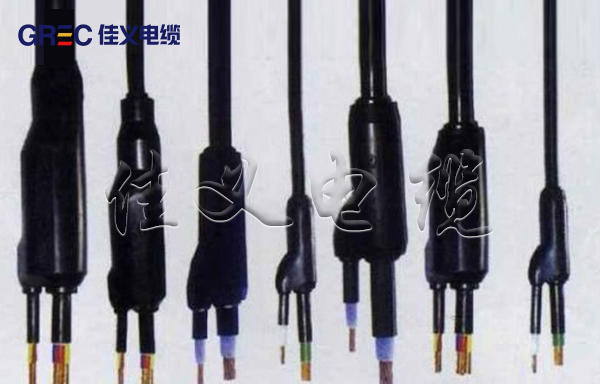

塑料絕緣預製分支香蕉视频APP网站入口
1、產品用途：本產品適用於額定電壓0.6/1kV及以下供電幹線使用的預製分支電纜和隧道橋梁用照明線路中。主要用於固定敷設的電力高層建築、工廠、超市廣場場所。
2、執行標準：行業標準JB/T10636-2006，也可按照用戶提供的技術要求生產。
3、使用特性：
3.1、額定電壓：
電纜的額定電壓用U0/U（Um）表示。
U—電纜設計用的導體之間的額定工頻電壓。
Um-設備可承受的“最 高係統電壓”的最 大值。
U0-電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓。
3.2、導體額定工作溫度：
電纜導體的最 高額定工作溫度：交聯聚乙烯香蕉视频在线下载為90℃，聚氯乙烯香蕉视频在线下载為70℃。短路時（最 長持續時間不超過5S）電纜導體的最 高溫度：交聯聚乙烯香蕉视频在线下载不超過250℃，聚氯乙烯香蕉视频在线下载不超過160℃。
3.3、安裝時的彎曲半徑：
序號 | 項目 | 單芯電纜 | 三芯電纜 |
1 | 安裝時的最 小彎曲半徑 | 20D | 15D |
2 | 靠近連接盒和終端的電纜的最 小彎曲半徑 | 15D | 12D |
注：以上為電纜的彎曲半徑，接頭處的彎曲半徑按此×5倍進行；D；為電纜外徑 | |||
3.4、電纜安裝時的環境溫度：
電纜安裝敷設時的環境溫度應不低於0℃。低於0℃時應對電纜和環境預先加熱到規定溫度後才能安裝敷設。安裝時的牽引力和彎曲半徑要符合要求。
產品型號名稱：
型號 | 名稱 |
FZ-VV | 銅芯聚氯乙烯絕緣聚氯乙烯護套預製分支電纜 |
FZ-YJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套預製分支電纜 |
注：1、上述產品還可生產阻燃係列：ZA-、ZB-、ZC-、ZD-、ZR-等；
2、上述產品還可生產阻燃耐火係列：ZAN-、ZBN-、ZCN-、ZDN-、ZN-、N-等；
3、上述產品還可生產無鹵低煙阻燃係列：WDZA-、WDZB-、WDZC-、WDZN、WDZ-等；
4、上述產品還可生產無鹵低煙阻燃耐火係列：WDZAN-、WDZBN-、WDZCN-、WDZN-等；
耐火電纜如無防火層不推薦鋁芯。
以上請訂貨時注明，未注明的按普通產品生產。
5、成品電纜電性能試驗
5.1、導體的直流電阻：
標稱截麵mm² | 絞合導體的最 少單線數量 | 20℃時銅導體最 大電阻 （Ω/km） | |
緊壓圓形 | 緊壓成型 | 退火銅導體 | |
2.5 | -- | -- | 7.41 |
4 | -- | -- | 4.61 |
6 | -- | -- | 3.08 |
10 | 6 | -- | 1.83 |
16 | 6 | -- | 1.15 |
25 | 6 | 6 | 0.727 |
35 | 6 | 6 | 0.524 |
50 | 6 | 6 | 0.387 |
70 | 12 | 12 | 0.268 |
95 | 15 | 15 | 0.193 |
120 | 18 | 18 | 0.153 |
150 | 18 | 18 | 0.124 |
185 | 30 | 30 | 0.0991 |
240 | 34 | 34 | 0.0754 |
300 | 34 | 34 | 0.0601 |
400 | 53 | 53 | 0.0470 |
500 | 53 | 53 | 0.0366 |
630 | 53 | 53 | 0.0283 |
800 | 53 | -- | 0.0221 |
1000 | 53 | -- | 0.0176 |
5.2、工頻電壓試驗：
應依次在每一根絕緣導體對其它所有導體及統包金屬屏蔽層之間施加電壓，試驗電壓為：3.5kV，時間應持續5min，絕緣應不擊穿。
6、塑料絕緣銅芯分支電纜長期允許最 大載流量A（供參考）：
絕緣材料 | PVC/A絕緣 | XLPE絕緣 | |||
導體材料 | 單芯 | 多芯 | 單芯 | 多芯 | |
敷設方式 | 空氣中 | 空氣中 | 空氣中 | 空氣中 | |
電纜導體標稱截麵 mm² | 2.5 | 30 | 19 | 42 | 26 |
4 | 40 | 27 | 56 | 34 | |
6 | 52 | 34 | 70 | 43 | |
10 | 72 | 49 | 98 | 60 | |
16 | 96 | 67 | 125 | 83 | |
25 | 124 | 89 | 150 | 118 | |
35 | 148 | 105 | 185 | 150 | |
50 | 190 | 134 | 230 | 182 | |
70 | 230 | 166 | 290 | 228 | |
95 | 285 | 200 | 356 | 273 | |
120 | 332 | 233 | 410 | 314 | |
150 | 380 | 272 | 480 | 360 | |
185 | 440 | 317 | 546 | 410 | |
240 | 530 | 379 | 645 | 483 | |
300 | 610 | 423 | 740 | 552 | |
400 | 690 | -- | 910 | -- | |
500 | 800 | -- | 1025 | -- | |
630 | 920 | -- | 1177 | -- | |
800 | 1060 | -- | 1440 | -- | |
1000 | 1215 | -- | 1630 | -- | |
環境溫度（℃） | 40 | 40 | 40 | 40 | |
工作溫度（℃） | 70 | 70 | 90 | 90 | |
7、單芯分支電纜分支接頭及附件尺寸：
名稱 | 長*寬*直徑mm | 適用範圍mm² |
電纜吊架 | 420 | 10-95 |
470 | 120-185 | |
520 | 240-1000 | |
吊環頭 | 200*ф60 | 10-95 |
250*ф70 | 120-185 | |
270*ф80 | 240-1000 | |
固定支架 | 350 | 10-95 |
380 | 120-185 | |
450 | 240-1000 | |
非磁性固定卡 | 330 | 10-95 |
360 | 120-185 | |
430 | 240-1000 | |
分支接頭 | 190*70*ф45 | 10-95 |
250*90*ф60 | 120-185 | |
380*115*ф80 | 240-630 | |
450*140*ф100 | 800-1000 |
注：單芯電纜應采用非磁性固定卡。
8、多芯分支電纜分支接頭及附件尺寸：
名稱 | 長*寬*直徑mm | 適用範圍mm2 |
網狀吊頭 | 400 | 4*35+1*16及以下 |
500 | 4*50+1*25-----4*70+1*35 | |
600 | 4*95+1*50-----4*185+1*95 | |
700 | 4*240+1*120------4*300+1*150 | |
分支接頭 | 190*70*ф45 | 4*10+1*6及以下 |
250*90*ф60 | 4*16+1*10-----4*35+1*16 | |
380*115*ф80 | 4*50+1*25-----4*70+1*35 | |
450*140*ф100 | 4*95+1*50-----4*185+1*95 | |
550*160*ф120 | 4*240+1*120------4*300+1*150 |
